ESCOPO DO SERVIÇO – PRONTUÁRIO DE INSTALAÇÕES ELÉTRICAS (PIE) E INSPEÇÃO DO SPDA

A 3WG Engenharia realiza a elaboração completa do Prontuário de Instalações Elétricas (PIE) e dos laudos de inspeção do Sistema de Proteção contra Descargas Atmosféricas (SPDA), conforme estabelecido pela Norma Regulamentadora NR-10, em seu item 10.2.4, e pelas normas técnicas da ABNT, como NBR 5410 e NBR 5419.

O serviço inclui auditoria técnica e documental em toda a instalação elétrica, desde o ponto de entrega da concessionária até os circuitos finais. Com base nisso, são elaborados os seguintes documentos e procedimentos técnicos exigidos por norma:

contate-nos.

Conforme a NR-10, item 10.2.4, o PIE deve conter,
no mínimo:

a) Conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e descrição das medidas de controle existentes;

b) Documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas (SPDA) e dos sistemas de aterramento;

c) Especificação dos Equipamentos de Proteção Coletiva (EPC) e Equipamentos de Proteção Individual (EPI) e ferramental, conforme determina a NR-10;

d) Documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores, bem como os registros de treinamentos realizados;

e) Resultados dos testes de isolação elétrica realizados nos equipamentos de proteção individual e coletiva;

f) Certificações dos equipamentos e materiais elétricos utilizados, especialmente em áreas classificadas;

g) Relatórios Técnicos de Inspeção (RTI) atualizados, com recomendações técnicas e cronogramas de adequações, contemplando as exigências das alíneas “a” a “f”.

RELATÓRIO TÉCNICO DE INSPEÇÃO (RTI) ESCOPOS ELÉTRICO E SPDA

O Relatório Técnico de Inspeção (RTI) é um documento técnico exigido pela Norma Regulamentadora NR-10, pela ABNT NBR 5419:2015 (Proteção contra Descargas Atmosféricas) e pela NBR 5410:2004 (Instalações Elétricas de Baixa Tensão), com o objetivo de registrar de forma estruturada as condições das instalações elétricas e dos sistemas de proteção contra descargas atmosféricas (SPDA).

A elaboração do RTI é parte integrante do Prontuário de Instalações Elétricas (PIE) e constitui uma ferramenta fundamental para o diagnóstico técnico das instalações, subsidiando decisões quanto à segurança, conformidade normativa e necessidade de adequações.

Importância do RTI

O RTI é um documento técnico de responsabilidade de profissional legalmente habilitado, devidamente registrado no CREA, e deve ser elaborado periodicamente ou sempre que houver modificações significativas nas instalações elétricas. Ele serve como evidência documental do cumprimento das exigências da NR-10 e da legislação aplicável, sendo exigido em auditorias trabalhistas, inspeções do Ministério do Trabalho, fiscalizações do Corpo de Bombeiros e certificações de qualidade.

Conteúdo do Relatório Técnico de Inspeção (RTI)

O RTI elaborado pela 3WG Engenharia abrange os seguintes tópicos:

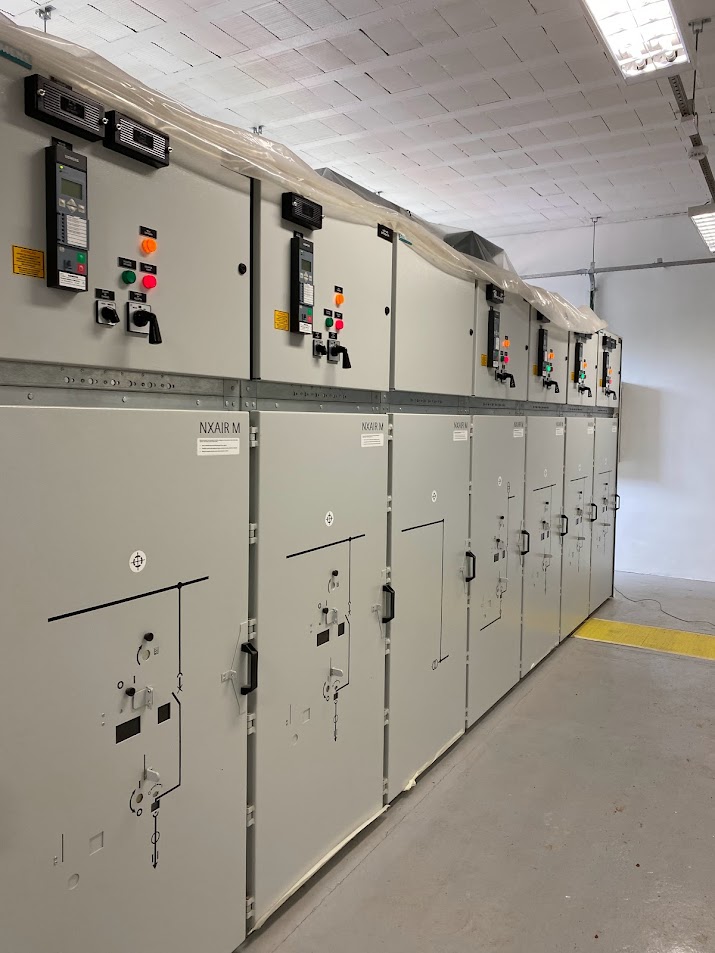

1. Inspeção das Instalações Elétricas

  • Avaliação visual e funcional dos componentes do sistema elétrico;
  • Verificação do estado de conservação dos quadros, dispositivos de proteção, cabos e conexões;
  • Avaliação da conformidade com a NBR 5410, incluindo critérios de proteção contra choques elétricos, sobrecorrentes e sobretensões;
  • Verificação de continuidade dos condutores de proteção e equipotencialização.

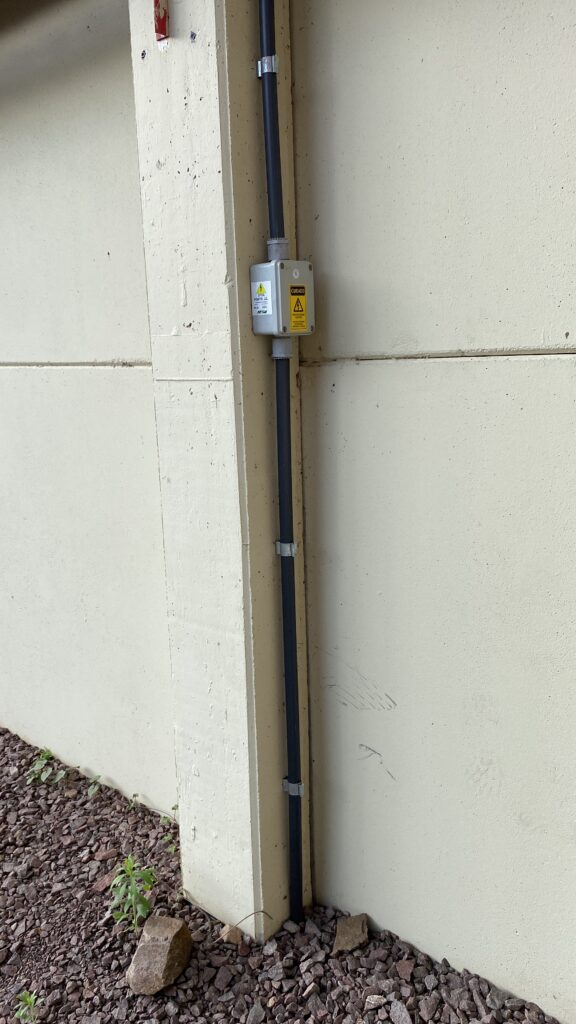

2. Inspeção do Sistema de Proteção contra Descargas Atmosféricas (SPDA)

  • Avaliação do subsistema de captação, descida, aterramento e equipotencialização, conforme ABNT NBR 5419:2015;
  • Verificação da integridade física dos condutores e conexões do SPDA;
  • Medição da resistência de aterramento;
  • Análise do sistema de proteção contra surtos (DPS), se aplicável.

3. Medições Elétricas

  • Medições de continuidade dos condutores de proteção;
  • Medições da resistência de aterramento dos eletrodos e do sistema;
  • Ensaios de isolação em circuitos e equipamentos, conforme necessidade;
  • Verificação de tensões e correntes, se aplicável à inspeção.

4. Identificação de Não Conformidades

  • Registro de irregularidades encontradas nas inspeções;
  • Classificação quanto ao risco (crítico, moderado, leve);
  • Cruzamento com as exigências da NR-10, NBR 5410 e NBR 5419.

5. Recomendações Técnicas

  • Orientações para correção de não conformidades;
  • Propostas de melhorias nas instalações elétricas e no sistema de SPDA;
  • Especificação de materiais ou serviços necessários à adequação.

6. Cronograma de Adequações

Estimativa de prazos para regularização, com foco em segurança e conformidade legal.

Priorização das ações corretivas e melhorias;
